　　實例解析限流電抗器的應用(2)

　　在運行過程中，發現以下問題：

　　2.1 當啟動大容量電動機如給水泵時，6kv母線電壓降低到80%左右影響其它電機及用戶正常使用。曾經出現過兩臺給水泵同時啟動時電抗器后備保護動作跳閘的事故，嚴重影響了系統的安全穩定運行。

　　2.2 當電抗器運行在額定電流70%左右時，電抗器線圈發熱嚴重，出現繞組過熱變色現象。

　　2.3 電抗器長期串聯在系統中本身消耗巨大無功及有功，導致運行不經濟

　　2.4 系統受到大擾動時電壓波動大，給發電機電壓調節造成困難，影響系統穩定

　　3 問題的解決對策

　　3.1 解決思路

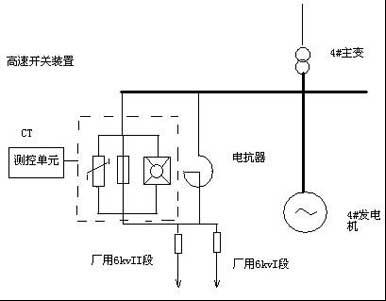

　　為了解決這個問題，經過技術咨詢和考察，發現利用國內一種大容量高速開關裝置(簡稱FSR裝置)可消除電抗器產生的影響。具體解決辦法是將FSR裝置并聯在電抗器兩端，如圖2。

　　正常運行時， 高速開關裝置(FSR)將電抗器短接，由于FSR阻抗約為0.1mΩ(其中直流電阻約20μΩ)，而電抗器阻抗一般在0.15～0.9Ω(即150 mΩ～900 mΩ)之間，所以正常運行時電抗器被FSR短接而不起作用電流流經高速開關裝置，當廠用6KV母線及以下出現短路故障時，高速開關快速熔斷，將電抗器投入主回路中限制短路電流，而短路故障仍由故障處斷路器開斷。

　　全文未完，待續。
