電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器， 增大短路阻抗， 限制短路電流。 由于采用了電抗器，在發生短路時，電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。 一、電抗器概念

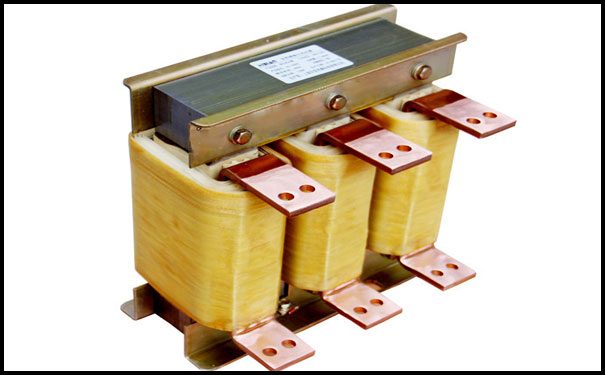

　　電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁 場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器;有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器(電感器)和容抗器(電容器)統稱為電抗器，然而由于過去先有了電感器，并且被稱謂電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器
