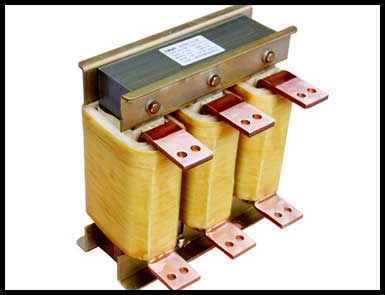

輸入電抗器的作用

　　很多變頻器的輸入端安裝電抗器，一方面是為了減小諧波電流發射，另一方面可以提高變頻器抗浪涌干擾的特性。

　　變頻器的整流電路相當于一個諧波電壓源。我們知道，電壓源當負載阻抗大時，輸出電流會小。因此，在變頻器的電源輸入端安裝電抗器能夠減小諧波電流的發射。

　　在變頻器的電源輸入端安裝電抗器雖然能夠有效抑制變頻器的諧波電流，但是達不到任何諧波標準限制的要求。

　　電抗器對變頻器的諧波電流的抑制程度與電抗器的電抗率有關。電抗器的電抗率就是電抗器上流過額定電流時，電抗器上的電壓降與額定電壓比值。例如，一個額定電壓為380V(有效值)，額定工作電流為100A，電抗率為5%的電抗器， 意味著：如果電抗器上流過100A電流，它上面的電壓降為380x0.05 = 19V(有效值)。
