一、 用途

　　1、限制乃至消除不裝設串聯電抗器時電力電抗器組對系統諧波的放大作用.

　　2、降低電容器組的合閘涌流和涌流頻率,使得易于選擇回路設備及保護電容器.

　　3、降低母線上該次諧波電壓值,提高供電質量.

　　4、限制高于該次諧波電流流入電容器組,抑制高次諧波,保護電容器

　　5、減少健全電容器組向故障電容器組的放電電流值,保護電容器.

　　6、減少電容器組斷路器分閘電弧重?fù)舸r的涌流倍數和頻率,以利斷口滅弧,降低操作過電壓幅值。

　　7、適用于各種無功補償成套裝置中，與并聯電容器串聯使用，確保裝置在諧波嚴重的場合能正常安全地運行。

　　二、結構特點

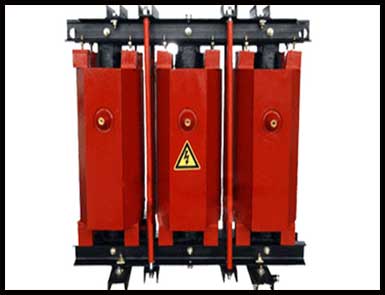

　　1.該電抗器為鐵心干式結構

　　2.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用電抗器專用無溶劑樹脂漆，電抗器的線圈和鐵芯牢固地結合在一起,不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能無噪音地安全運行。
